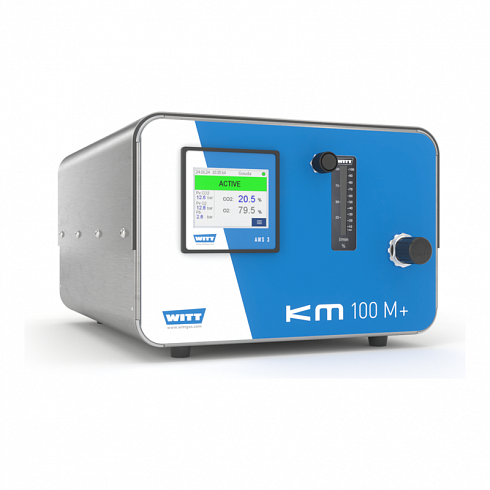

Газовый смеситель WITT KM100-3M+ для трёх газов

WITT KM100-3M+ — электронный газосмеситель для непрерывного приготовления регулируемой смеси N₂, CO₂ и O₂ в процессах MAP-упаковки. Моторизированные клапаны, сенсорный экран и цифровые интерфейсы обеспечивают быструю настройку и интеграцию с упаковочным оборудованием.

от 1 365 600 ₽
Поставка под заказ
Цена на сайте не является публичной офертой, может варьироваться в зависимости от курса валют и прочих условий. Актуальную цену уточняйте в отделе продаж.
  • Регулируемая смесь трёх газов для MAP-упаковки
  • Настройка состава с шагом 0,1 об. % менее чем за 3 секунды
  • Производительность до 179 норм. л/мин в пересчёте на CO₂
  • Интеграция с ПК, ПЛК и упаковочным оборудованием
Скачать Брошюра WITT

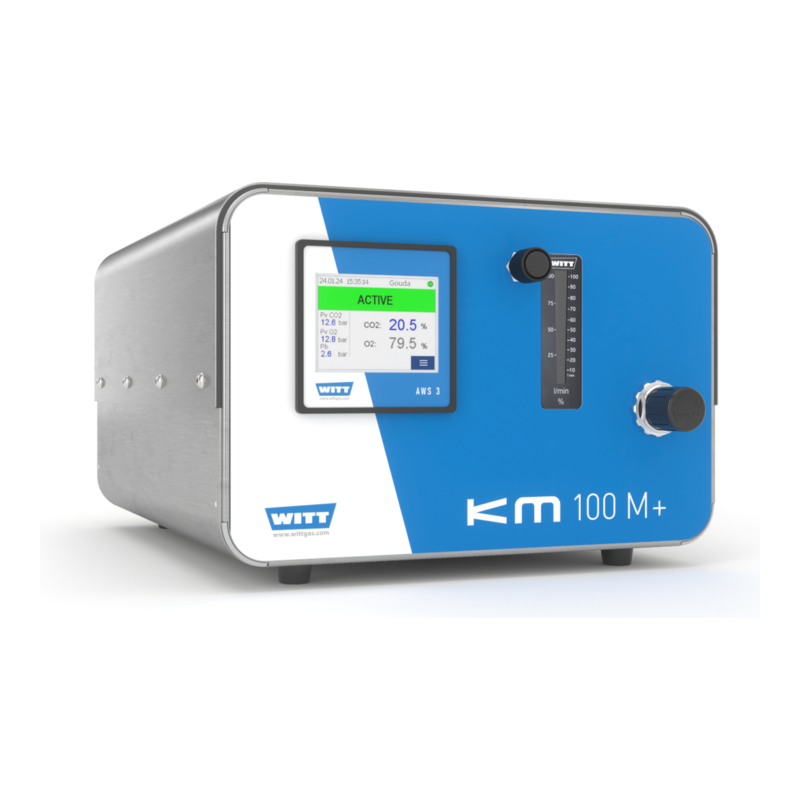

Газовый смеситель WITT KM100-3M+ для трёх газов
Описание

Электронное смешивание трёх пищевых газов

WITT KM100-3M+ предназначен для приготовления регулируемых смесей N₂, CO₂ и O₂ при упаковке пищевых продуктов в модифицированной газовой среде. Три моторизированных смесительных клапана позволяют задавать состав с шагом 0,1 об. %. При необходимости один вход можно перекрыть и получать двухкомпонентную смесь.

Непрерывная подача и регулирование расхода

Газосмеситель рассчитан на непрерывный отбор. Производительность в пересчёте на CO₂ достигает 179 норм. л/мин и зависит от входного и выходного давления. Минимальный рабочий расход составляет одну пятую выбранной максимальной производительности. Состав и требуемый расход регулируются бесступенчато.

Автоматизация упаковочной линии

Настройка смеси занимает менее 3 секунд благодаря одновременному перемещению клапанов. Сенсорный монитор показывает заданные параметры и положения клапанов. Стандартные интерфейсы позволяют подключать смеситель к ПК, ПЛК или системе управления машины, считывать настройки и протоколировать параметры процесса. Набор функций зависит от выбранного способа управления.

Контроль газоснабжения

Встроенный контроль входного давления формирует сигнал тревоги при недостаточной подаче газа и предоставляет беспотенциальный контакт для остановки оборудования. Точность смеси сохраняется при допустимых перепадах входного давления и изменении скорости упаковочного процесса.

Гигиеничная конструкция и подбор исполнения

Брызгозащищённый корпус из сатинированной нержавеющей стали легко очищается и подходит для пищевого производства. Газосмеситель не предназначен для горючих газов. При заказе необходимо указать три газа, требуемые состав, производительность, входные и выходное давления, питание и интерфейсы.

Преимущества
  • Бесступенчатая настройка состава и расхода газовой смеси
  • Возможность приготовления двухкомпонентной смеси с перекрытием одного входа
  • Точность смешивания лучше ±1 об. % (абсолютная)
  • Одновременная моторизированная регулировка трёх смесительных клапанов
  • Сенсорный монитор для настройки и отображения параметров
  • Протоколирование настроек и дистанционное управление
  • Контроль входного давления с тревожным сигналом и беспотенциальным контактом
  • Брызгозащищённый корпус из сатинированной нержавеющей стали
Комплект поставки
  • Газосмеситель WITT KM100-3M+ в согласованном исполнении
Опции
  • Непрерывный контроль и документирование состава смеси с помощью газоанализатора
  • Сигнальная сирена
  • Сигнальная лампа
  • Интерфейсный модуль RS232
  • Интерфейсный модуль Profinet
  • Комплект соединительных муфт
Технические характеристики
  • Количество газов

    3; возможна двухкомпонентная смесь с перекрытием одного входа

  • Газы

    N₂, CO₂, O₂

  • Назначение

    MAP-упаковка и другие процессы с непрерывным отбором газовой смеси

  • Диапазон смешивания

    0–100 об. %

  • Шаг настройки состава

    0,1 об. %

  • Время настройки смеси

    Менее 3 с

  • Максимальная производительность

    До 179 норм. л/мин в пересчёте на CO₂, в зависимости от рабочих давлений

  • Минимальная производительность

    1/5 выбранной максимальной производительности

  • Режим отбора

    Непрерывный

  • Максимальное входное давление

    13 бар(изб.)

  • Выходное давление

    0,5–6,0 бар по таблице производительности; более высокое давление снижает расход

  • Максимальная разница входных давлений

    3 бар

  • Точность настройки

    ±0,1 об. % (абсолютная)

  • Точность смешивания

    Лучше ±1 об. % (абсолютная)

  • Смесительные клапаны

    Моторизированные, с одновременной регулировкой

  • Входные соединения

    G 1/2

  • Выходное соединение

    G 1/2

  • Аналоговый интерфейс

    4–20 мА или 0–10 В

  • Цифровые интерфейсы

    Ethernet, CAN bus, OPC UA; RS232 и Profinet опционально

  • Монитор

    Сенсорный, 240 × 128 пикселей

  • Контроль газоснабжения

    Контроль входного давления, аварийный сигнал и беспотенциальный контакт

  • Электропитание

    24 В DC; опционально 230 В AC или 110 В AC

  • Потребляемый ток

    Максимум 2 А

  • Корпус

    Сатинированная нержавеющая сталь, брызгозащищённый

  • Размеры (В × Ш × Г)

    Около 330 × 485 × 500 мм без соединений

  • Масса

    Около 30 кг

  • Ограничение применения

    Не предназначен для горючих газов

  • Пищевое соответствие

    Пригоден для пищевых газов согласно Регламенту (EC) № 1935/2004

  • Кислородный сервис

    EIGA 13/20, EIGA 33/18, CGA G-4.4 и CGA G-4.1

  • Соответствие CE

    2014/30/EU, 2014/35/EU, 2014/68/EU
