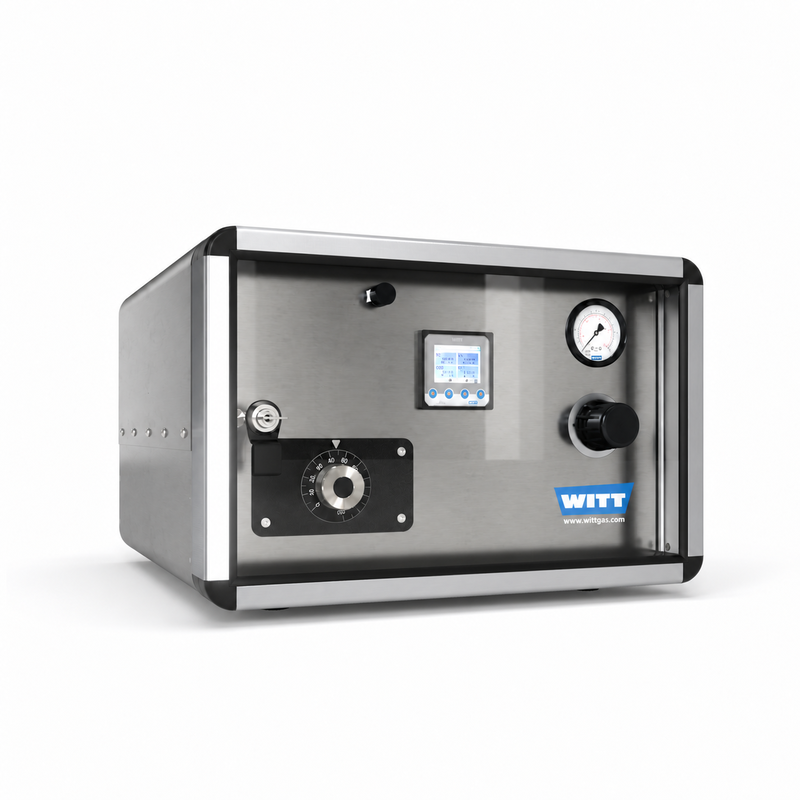

Газосмеситель WITT MG50/100-M HD для лазерной резки

Name: Газосмеситель WITT MG50/100-M HD для лазерной резки
Brand: WITT

WITT MG50/100-M HD — механический газосмеситель для непрерывного приготовления смеси O₂/N₂ при лазерной резке. Исполнение для высокого давления обеспечивает производительность до 149 норм. м³/ч для MG50 и до 340 норм. м³/ч для MG100.

Цена по запросу

Поставка под заказ

Цена на сайте не является публичной офертой, может варьироваться в зависимости от курса валют и прочих условий. Актуальную цену уточняйте в отделе продаж.

Непрерывное приготовление смеси O₂/N₂ для лазерной резки
Производительность до 149 или 340 норм. м³/ч
Точность смешивания лучше ±1 % абс.
Работа при входном давлении до 40 бар

Скачать Брошюра WITT

Газосмеситель WITT MG50/100-M HD для лазерной резки

Описание

Газовая смесь для лазерной резки

WITT MG50/100-M HD предназначен для непрерывного приготовления двухкомпонентной смеси кислорода и азота, используемой как вспомогательный газ при лазерной резке. Серия включает типоразмеры MG50-2M HD и MG100-2M HD для большого расхода при входном давлении до 40 бар.

Механическая настройка состава

Состав смеси задаётся бесступенчато пропорциональным смесительным клапаном. В зависимости от выбранного исполнения доступны диапазоны 0–2,5 %, 0–10 % или 0–25 %. Встроенные купольные регуляторы выравнивают давление компонентов и поддерживают стабильность состава при допустимых колебаниях давления подачи.

Производительность MG50 и MG100

Максимальная табличная производительность в пересчёте на воздух составляет 149 норм. м³/ч для MG50 HD и 340 норм. м³/ч для MG100 HD. Минимальный расход равен одной пятой максимального значения выбранного режима. Фактическая производительность определяется сочетанием входного и выходного давления.

Промышленное исполнение

Брызгозащищённый корпус из нержавеющей стали рассчитан на эксплуатацию в производственной зоне. Запираемая прозрачная дверь защищает настройку от несанкционированного изменения. Конструкция спроектирована и очищена для работы с кислородом.

Контроль давления и фильтрация

В качестве опции доступен модуль AM3 с цифровой индикацией входного давления, настраиваемыми пределами, визуальной сигнализацией и интерфейсами внешнего оповещения. Газовые фильтры повышают чистоту смеси и защищают оборудование лазерной резки.

Преимущества

Два типоразмера для высокого непрерывного расхода
Бесступенчатая механическая настройка состава смеси
Три диапазона смешивания для различных технологических режимов
Встроенное выравнивание давления купольными регуляторами WITT
Устойчивость к допустимым колебаниям давления подачи
Запираемая прозрачная дверь для защиты настройки
Прочный брызгозащищённый корпус из нержавеющей стали
Исполнение и очистка для эксплуатации с кислородом

Комплект поставки

Газосмеситель WITT MG50-2M HD или MG100-2M HD в согласованном исполнении

Опции

Модуль AM3 для контроля входного давления с цифровой индикацией и визуальной сигнализацией
Аналоговые датчики давления для модуля AM3
Интерфейсы управления внешними устройствами сигнализации
Газовые фильтры для повышения чистоты смеси и защиты лазерного оборудования
Другие исполнения и аксессуары по запросу

Технические характеристики

Модели

MG50-2M HD и MG100-2M HD
Количество газов

2
Газы

Кислород (O₂) и азот (N₂)
Назначение

Непрерывное приготовление вспомогательных газовых смесей для лазерной резки
Диапазоны смешивания

0–2,5 %, 0–10 % или 0–25 %, в зависимости от исполнения
Настройка состава

Бесступенчатая, пропорциональным смесительным клапаном
Выравнивание давления

Встроенные купольные регуляторы WITT
Максимальная производительность MG50 HD

До 149 норм. м³/ч в пересчёте на воздух; зависит от входного и выходного давления
Максимальная производительность MG100 HD

До 340 норм. м³/ч в пересчёте на воздух; зависит от входного и выходного давления
Минимальная производительность

1/5 максимальной производительности выбранного режима
Максимальное входное давление

40 бар
Максимальная разность входных давлений

3 бар
Точность настройки

±1 % абс. для шкалы 0–25 %
Точность смешивания

Лучше ±1 % абс.
Соединения MG50

Входы и выход: G 1/2, правая резьба с конусом; штуцер под пайку для трубы с наружным Ø 15 мм
Соединения MG100

Входы и выход: G 1, правая резьба с конусом; штуцер под пайку для трубы с наружным Ø 22 мм
Корпус

Нержавеющая сталь, брызгозащищённое исполнение
Масса MG50

Около 30 кг
Масса MG100

Около 38 кг
Размеры (В × Ш × Г)

Около 330 × 485 × 500 мм, без соединений
Электропитание

230 В AC, 110 В AC или 24 В DC
Потребляемый ток

0,02 А при 230 В AC; 0,04 А при 110 В AC; 0,06 А при 24 В DC
Система качества

Производитель сертифицирован по ISO 9001
Маркировка CE

2014/30/EU, 2014/35/EU, 2014/68/EU
Кислородное исполнение

Проектирование по EIGA 13/20, CGA G-4.4, AIGA 021/20
Очистка для кислорода

EIGA 33/18, CGA G-4.1, AIGA 012/19
