Газосмеситель WITT MG50/100-2ME для двух газов

Name: Газосмеситель WITT MG50/100-2ME для двух газов
Brand: WITT
Availability: BackOrder

WITT MG50/100-2ME — промышленный газосмеситель для приготовления регулируемой смеси двух газов при высоком и резко меняющемся расходе. Отбор смеси возможен от нуля до 70 норм. м³/ч для MG50 и до 161 норм. м³/ч для MG100; для работы требуется ресивер.

от 1 136 900 ₽

Поставка под заказ

Цена на сайте не является публичной офертой, может варьироваться в зависимости от курса валют и прочих условий. Актуальную цену уточняйте в отделе продаж.

Производительность до 70 или 161 норм. м³/ч в зависимости от типоразмера
Бесступенчатая настройка состава смеси двух газов
Отбор смеси от нулевого до максимального расхода
Работа при прерывистом и резко меняющемся потреблении

Скачать Брошюра WITT

Газосмеситель WITT MG50/100-2ME для двух газов

Описание

Смесь двух газов при высоком переменном расходе

WITT MG50/100-2ME предназначен для приготовления двухкомпонентных газовых смесей в металлообработке и других промышленных процессах. Пропорциональный смесительный клапан с процентной шкалой обеспечивает бесступенчатую настройку состава. Стандартное исполнение рассчитано на технические газы, кроме токсичных и агрессивных.

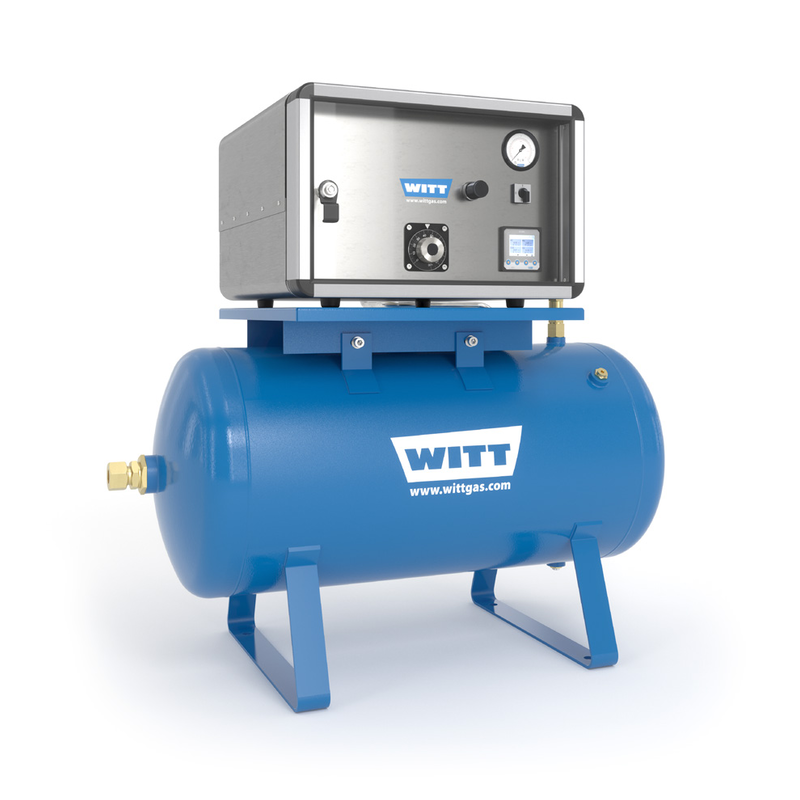

Работа с ресивером

Система применяется только с буферным ресивером достаточного объёма. В зависимости от типоразмера и требуемой производительности используется ресивер объёмом примерно 100–250 л. Такое построение позволяет отбирать смесь от нулевого до максимального расхода и работать при прерывистом или резко меняющемся потреблении.

Типоразмеры MG50 и MG100

Максимальная производительность в пересчёте на воздух достигает 70 норм. м³/ч для MG50 и 161 норм. м³/ч для MG100. Фактический расход определяется сочетанием входного давления и давления ресивера. Доступны диапазоны смешивания 0–25 % и 0–100 %; требуемые газы и диапазон необходимо указать при заказе.

Надёжность и защита настройки

Газосмеситель сохраняет работу при допустимых колебаниях давления подачи. Запираемая прозрачная дверца защищает установленный состав смеси, а корпус из нержавеющей стали выполнен брызгозащищённым. Для горючих газов предусмотрено отдельное исполнение Ex; также доступно исполнение MP без электрооборудования.

Подбор конфигурации

При заказе необходимо указать газовую пару, диапазон концентрации, требуемую производительность, входные давления, давление и объём ресивера, электропитание и соединения. В качестве опций доступны контроль входного давления, интегрированный газоанализ, заводской монтаж на ресивер и специальные исполнения.

Преимущества

Два типоразмера для высоких расходов газовой смеси
Пропорциональный смесительный клапан с процентной шкалой
Стабильность при допустимых колебаниях давления подачи
Возможность прерывистого отбора смеси
Запираемая прозрачная дверца для защиты настройки
Брызгозащищённый корпус из нержавеющей стали
Возможность контроля входного давления и интегрированного газоанализа

Комплект поставки

Газосмеситель WITT MG50/100-2ME в согласованном исполнении

Опции

Ресивер 100–250 л из стали или нержавеющей стали с заводским монтажом газосмесителя
Модуль контроля входного давления NXT+ с цифровой индикацией, сигнализацией и интерфейсами
Интегрированный газоанализ для контроля и документирования приготовления смеси
Взрывозащищённое исполнение Ex для горючих газов с отдельным блоком управления
Исполнение MP без электрооборудования
Внешний фильтр для дополнительной защиты газовых входов
Другие исполнения, соединения и аксессуары по запросу

Технические характеристики

Количество газов

2
Типоразмеры

MG50-2ME и MG100-2ME
Газы

Технические газы, кроме токсичных и агрессивных; конкретная пара согласуется при заказе
Диапазон смешивания

0–25 % или 0–100 % в зависимости от выбранного исполнения
Настройка состава

Бесступенчатая, пропорциональным смесительным клапаном с процентной шкалой
Точность настройки, шкала 0–25 %

±1 об. % (абсолютная)
Точность настройки, шкала 0–100 %

±2 об. % (абсолютная)
Точность смешивания

Лучше ±1 об. % (абсолютная)
Диапазон отбора смеси

От 0 до максимальной производительности при работе с ресивером
Максимальная производительность MG50

До 70 норм. м³/ч в пересчёте на воздух; зависит от входного давления и давления ресивера
Максимальная производительность MG100

До 161 норм. м³/ч в пересчёте на воздух; зависит от входного давления и давления ресивера
Буферный ресивер

Обязателен; примерно 100–250 л в зависимости от производительности
Максимальное входное давление

20 бар
Максимальная разница входных давлений

3 бар
Рабочее давление ресивера

По таблицам подбора: минимальное 1,5–10,5 бар в зависимости от типоразмера и режима
Соединения MG50, входы и выход смесителя

G 1/2, правая резьба, конус; патрубок под пайку медной трубы с наружным Ø 15 мм
Соединения MG100, входы и выход смесителя

G 1, правая резьба, конус; патрубок под пайку медной трубы с наружным Ø 22 мм
Выход ресивера

Соединение WITT для медной трубы 22 × 1,5 мм
Корпус

Нержавеющая сталь, брызгозащищённое исполнение; не относится к версии Ex
Масса MG50-2ME

Около 35 кг без ресивера
Масса MG100-2ME

Около 38 кг без ресивера
Размеры смесителя (В × Ш × Г)

Около 330 × 485 × 500 мм без соединений и ресивера
Электропитание

230 В AC, 110 В AC или 24 В DC
Потребляемый ток

0,07 А при 230 В AC
Соответствие стандартного исполнения

CE: 2014/30/EU, 2014/35/EU и 2014/68/EU; ISO 9001 и ISO 22000
Кислородное исполнение

Проектирование по EIGA 13/20, CGA G-4.4 и AIGA 021/20; очистка по EIGA 33/18, CGA G-4.1 и AIGA 012/19
