Газосмеситель WITT MG100-2ME HD ERC+ для лазерной резки

Name: Газосмеситель WITT MG100-2ME HD ERC+ для лазерной резки
Brand: WITT

WITT MG100-2ME HD ERC+ — электронно-пневматическая газосмесительная система для приготовления смеси O₂/N₂ при лазерной резке. Исполнение с блоком управления GC50 и согласованным ресивером рассчитано на высокий и переменный расход; производительность до 340 нм³/ч.

Цена по запросу

Поставка под заказ

Цена на сайте не является публичной офертой, может варьироваться в зависимости от курса валют и прочих условий. Актуальную цену уточняйте в отделе продаж.

Смешивание O₂ и N₂ в диапазоне 1–25 %
Табличная производительность до 340 норм. м³/ч
Точность смешивания лучше ±0,5 % абс.
Локальное управление GC50 и дистанционная интеграция

Скачать Брошюра WITT

Газосмеситель WITT MG100-2ME HD ERC+ для лазерной резки

Описание

Смесь O₂/N₂ для лазерной резки

WITT MG100-2ME HD ERC+ предназначен для централизованного приготовления двухкомпонентной смеси кислорода и азота в установках лазерной резки. Электропневматический пропорциональный клапан обеспечивает бесступенчатую настройку состава в диапазоне 1–25 %.

Высокий и переменный расход

Газосмеситель работает совместно с согласованным ресивером и обеспечивает подачу смеси при резко меняющемся потреблении. Максимальное значение в таблице производительности составляет 340 норм. м³/ч в пересчёте на воздух при входном давлении 31 бар(изб.) и минимальном давлении ресивера 14,5 бар(изб.). Фактический расход зависит от давления подачи и требуемого давления в ресивере.

Управление GC50 и интеграция

Локальная настройка выполняется через сенсорный блок GC50. Для дистанционного управления предусмотрены Ethernet и аналоговый вход. Пользовательские данные и параметры процесса можно вводить со встроенной клавиатуры или с ПК, что упрощает документирование и оценку производственного процесса.

Надёжность процесса

При недостаточном входном давлении система подаёт звуковой и визуальный сигнал и прекращает подачу смешанного газа. Конструкция сохраняет точность смешивания при допустимых колебаниях давления в линиях подачи. Запираемая прозрачная дверь защищает заданные настройки.

Подбор исполнения

При заказе необходимо согласовать требуемую концентрацию, рабочие давления, производительность, параметры ресивера, электропитание и способ интеграции. Доступны газовые фильтры и контроль подачи газа по температуре с сигнализацией и беспотенциальным контактом.

Преимущества

Специализированное исполнение для смесей лазерной резки
Электропневматический пропорциональный смесительный клапан
Работа с высоким и переменным потреблением через согласованный ресивер
Устойчивость состава смеси к допустимым колебаниям давления подачи
Звуковая и визуальная сигнализация при недостаточном входном давлении
Автоматическое отключение подачи смеси при недостаточном входном давлении
Запираемая прозрачная дверь для защиты настроек
Исполнение и очистка для эксплуатации с кислородом

Комплект поставки

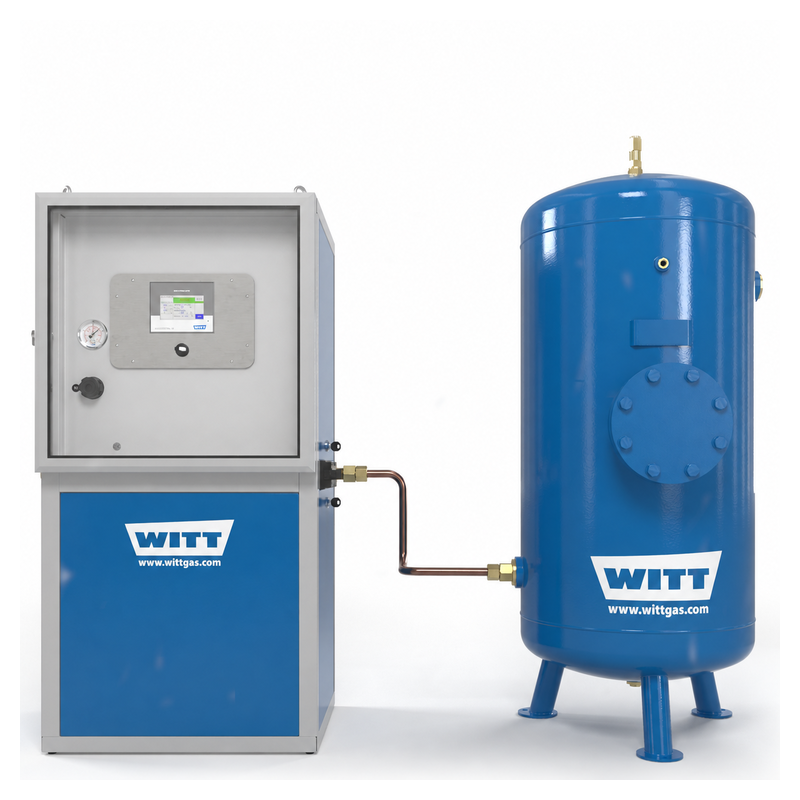

Газосмесительная система WITT MG100-2ME HD ERC+ с согласованным ресивером в выбранном исполнении

Опции

Газовые фильтры
Контроль подачи газа датчиком температуры с визуальной сигнализацией и беспотенциальным контактом
Звуковая сигнализация при слишком низкой входной температуре
Другие исполнения и аксессуары по запросу

Технические характеристики

Модель

MG100-2ME HD ERC+
Количество газов

2
Газы

Кислород (O₂) и азот (N₂)
Назначение

Приготовление газовых смесей для лазерной резки
Диапазон смешивания

1–25 %
Принцип регулирования

Электропневматический пропорциональный смесительный клапан
Локальное управление

Сенсорный блок управления GC50
Дистанционное управление

Ethernet или аналоговый вход
Максимальная производительность

До 340 норм. м³/ч по таблице для воздуха; зависит от входного давления и давления ресивера
Максимальное входное давление

40 бар
Максимальная разность входных давлений

3 бар
Температура газа и среды

От 0 до +45 °C
Точность настройки, клапаны 0–5 % и 0–10 %

±0,5 % абс.
Точность настройки, клапан 0–25 %

±1 % абс.
Точность смешивания

Лучше ±0,5 % абс.
Входные и выходное соединения

G 1, правая резьба с конусом; штуцер под пайку для трубы с наружным Ø 22 мм
Корпус

Сталь с порошковым покрытием
Степень защиты

IP43
Размеры (В × Ш × Г)

Около 1220 × 600 × 515 мм, без соединений
Масса

Около 80–100 кг, в зависимости от оснащения и корпуса
Электропитание

230 В AC, 110 В AC или 24 В DC
Потребляемый ток

0,02 А при 230 В AC; 0,04 А при 110 В AC; 0,06 А при 24 В DC
Сигнализация давления

Звуковая и визуальная; при недостаточном входном давлении подача смеси отключается
Система качества

Производитель сертифицирован по ISO 9001
Маркировка CE

2014/30/EU, 2014/35/EU, 2014/68/EU
Кислородное исполнение

Проектирование по EIGA 13/20, CGA G-4.4, AIGA 021/20
Очистка для кислорода

EIGA 33/18, CGA G-4.1, AIGA 012/19
