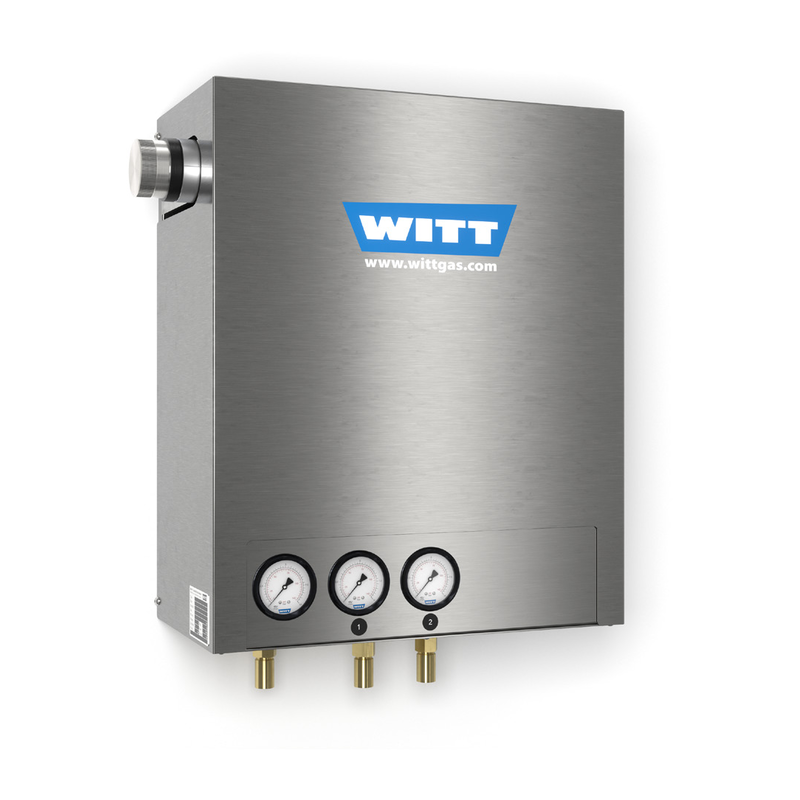

Газосмеситель WITT MG-2 FLEX

Name: Газосмеситель WITT MG-2 FLEX
Brand: WITT
Availability: BackOrder

WITT MG-2 FLEX — промышленный газосмеситель для приготовления регулируемой смеси двух негорючих газов. Состав плавно настраивается клапаном с процентной шкалой; пневматическая система работает без электропитания и ресивера.

от 545 700 ₽

Поставка под заказ

Цена на сайте не является публичной офертой, может варьироваться в зависимости от курса валют и прочих условий. Актуальную цену уточняйте в отделе продаж.

Плавная настройка смеси двух газов клапаном с процентной шкалой
Работа без ресивера и без электрического подключения
Производительность до 22–135 норм-м³/ч в зависимости от модели
Блокировка настройки и автоматическая остановка при потере одного газа

Скачать Брошюра WITT

Описание

Регулируемая двухкомпонентная газовая смесь

WITT MG-2 FLEX предназначен для централизованного приготовления смеси двух негорючих газов в металлообработке, включая сварочные процессы, и других промышленных применениях. Состав плавно регулируется смесительным клапаном с рукояткой и процентной шкалой. Настройку можно заблокировать замком для защиты от несанкционированного изменения.

Исполнения и диапазоны

Серия включает модели MG 25-2, MG 45-2, MG 75-2, MG 95-2 и MG 125-2 с ориентировочной максимальной производительностью от 22 до 135 норм-м³/ч. Возможный диапазон концентрации составляет 2–92 об. % и зависит от пары газов и выбранного типоразмера. Для распространённых сочетаний доступны смеси CO₂ с Ar, N₂ или O₂, O₂ с Ar или N₂, а также He с Ar или N₂.

Работа без ресивера и электропитания

Пневматический принцип действия не требует электрического подключения. Смеситель подаёт газ непосредственно в сеть и не нуждается в промежуточном ресивере. Встроенные регуляторы и уравнитель давления поддерживают состав смеси при допустимых колебаниях давления подачи и расхода. При прекращении подачи одного из компонентов смешивание автоматически останавливается.

Условия эксплуатации

Минимальный расход зависит от типоразмера и составляет от 8 до 64 л/мин. Работа ниже установленного минимального расхода, включая остановку отбора и последующее заполнение трубопровода, может привести к неопределённому составу газа на выходе. Табличная производительность приведена для N₂; для других газов учитывается поправочный коэффициент. Окончательное исполнение подбирают по рабочим газам, диапазону состава и параметрам сети.

Конструкция

Корпус из нержавеющей стали рассчитан на настенный монтаж. Входные фильтры защищают систему от загрязнений. Газосмеситель не предназначен для горючих газов. При заказе необходимо указать оба газа, требуемый диапазон концентрации, входное и выходное давление и расход.

Преимущества

Бесступенчатая регулировка состава смеси
Замок для защиты настройки от несанкционированного изменения
Диапазон концентрации 2–92 об. % в зависимости от газовой пары и типоразмера
Независимость от допустимых колебаний входного давления благодаря встроенным регуляторам и уравнителю давления
Стабильная работа при колебаниях расхода в допустимом диапазоне
Входные фильтры для защиты от загрязнений
Минимальная подача смеси от 8 л/мин
Компактный корпус из нержавеющей стали для настенного монтажа

Комплект поставки

Газосмеситель WITT MG-2 FLEX в согласованном исполнении

Опции

Специальные исполнения, другие давления, расходы, соединения и аксессуары по запросу
Исполнение для гелийсодержащих смесей по запросу

Технические характеристики

Количество газов

2
Газы

N₂, CO₂, Ar и другие негорючие газы и их смеси; конкретная пара согласуется при заказе
Диапазон смешивания

2–92 об. % в зависимости от сочетания газов и типоразмера
Настройка состава

Бесступенчатая, смесительным клапаном с рукояткой и процентной шкалой
Блокировка настройки

Замок для защиты от несанкционированного изменения
Модели

MG 25-2 FLEX, MG 45-2 FLEX, MG 75-2 FLEX, MG 95-2 FLEX, MG 125-2 FLEX
Максимальная производительность

Около 22 / 46 / 68 / 90 / 135 норм-м³/ч для MG 25 / 45 / 75 / 95 / 125
Минимальный расход смеси

8 / 16 / 32 / 32 / 64 л/мин для MG 25 / 45 / 75 / 95 / 125
Погрешность при доле компонента <5 %

±0,5 об. % (абсолютная)
Погрешность при доле компонента 5–20 %

±10 % от заданного значения
Погрешность при доле компонента >20 %

±2 об. % (абсолютная)
Максимальная разница входных давлений

3 бар
Максимальное входное давление MG 25

20 бар(изб.)
Максимальное входное давление MG 45–MG 125

25 бар(изб.)
Температура газа и окружающей среды

От -25 до +50 °C
Газовые соединения MG 25–MG 75

G 1/2, правая резьба, конус; штуцер под пайку трубы с наружным Ø 15 мм
Газовые соединения MG 95–MG 125

G 1, правая резьба, конус; штуцер под пайку трубы с наружным Ø 22 мм
Принцип действия

Пневматический; электрическое подключение не требуется
Ресивер

Не требуется
Защита процесса

Автоматическая остановка смешивания при прекращении подачи одного из газов
Фильтрация

Входные фильтры
Корпус

Нержавеющая сталь, настенное исполнение
Размеры (Ш × В × Г)

Около 570 × 470 × 240 мм без соединений
Масса

Около 20–32 кг в зависимости от типоразмера
Ограничение применения

Не предназначен для горючих газов
Соответствие

CE по Директиве 2014/68/EU; очистка для кислорода по EIGA IGC Doc 13/12/E
